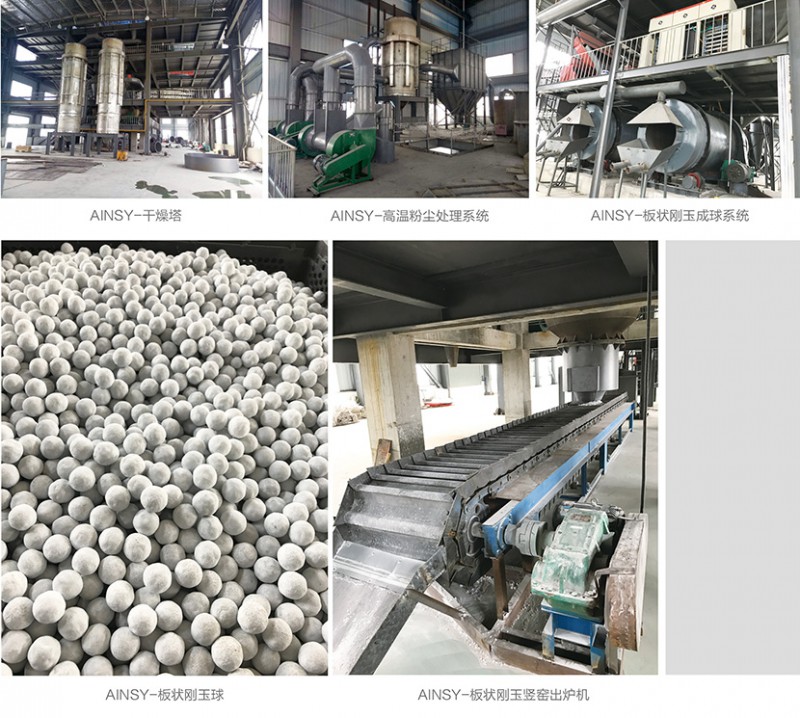

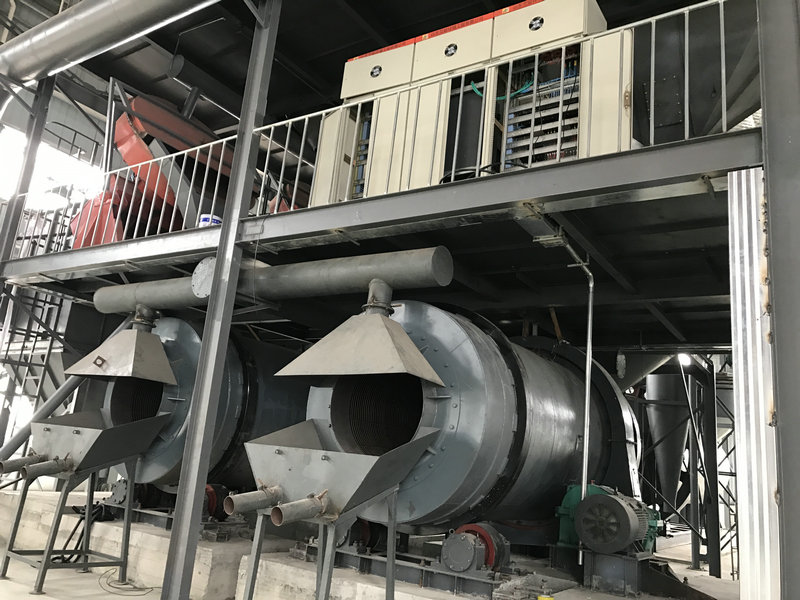

燒結(jié)剛玉，又稱燒結(jié)氧化鋁，是指以高純度γ -氧化鋁材料（澳大利亞進口）為原料不添加任何添加劑的情況下，經(jīng)細磨后制成球狀或，在1950℃高溫下燒結(jié)而獲得的具有一定晶體尺寸和較高致密度的α-氧化鋁原料。含Al2O399％以上的燒結(jié)氧化鋁，多呈均一的細晶剛玉直接結(jié)合，體積密度可達3.60g/cm3左右，耐火度接近剛玉的熔點，高溫下具有良好的體積穩(wěn)定性與化學穩(wěn)定性，不受還原氣氛、熔融玻璃、熔融鐵水和鋼水的侵蝕，常溫和熱態(tài)的機械強度和耐磨性好。

燒結(jié)剛玉會形成α－Al2O3晶體粗大、發(fā)育充分而在二維平面呈板片狀且有較多晶間和晶內(nèi)封閉氣孔的顯微結(jié)構(gòu)。國外稱這種剛玉原料為“板狀剛玉”（Tabular alumina）。

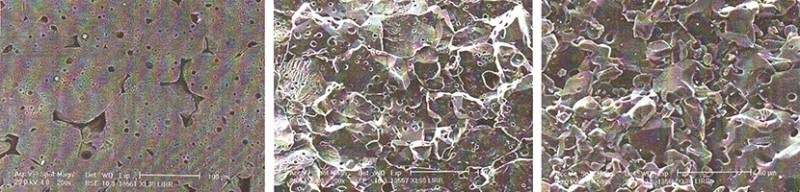

微結(jié)構(gòu)有以下特征

(1) 由發(fā)育良好的α－Al2O3組成；

(2) α－Al2O3結(jié)晶粗大，中位徑多在40～200μm，在顯微鏡下觀察，其晶體的平面形貌呈板狀并相互穿插交錯；

(3) α－Al2O3晶體內(nèi)含許多5～15μm的圓形封閉氣孔，開口氣孔則較少，一般2-3％；

(4) 由于少量Na2O的存在，結(jié)構(gòu)中有微量β-Al2O3的存在，但全都分布在晶界處。
