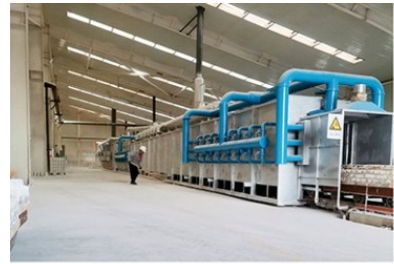

隧道窯爐燒出的磚出現(xiàn)掉頭（通常指磚體在窯內(nèi)發(fā)生傾斜、翻倒或位置偏移）的現(xiàn)象，主要與坯體強(qiáng)度、窯內(nèi)氣流、溫度控制及碼坯方式等因素有關(guān)。以下是常見原因及相應(yīng)的解決方法。
　　1.坯體強(qiáng)度不足
　　原因：坯體入隧道窯爐時(shí)殘余水分過高，導(dǎo)致強(qiáng)度低，無法承受上層坯體的重量；或在預(yù)熱帶因煙氣濕度大發(fā)生凝露回潮，使坯體變軟而倒塌。
　　解決方法：嚴(yán)格控制坯體入窯水分（建議低于6%），縮短預(yù)熱帶并分散排煙以降低濕度；對(duì)于一次碼燒窯，可調(diào)整排潮方式，適當(dāng)提高排潮溫度。
　　2.碼坯方式不當(dāng)
　　原因：碼坯密度不均或碼法不合理，如底部坯體受力不均、炕腿過高過稀，導(dǎo)致坯垛穩(wěn)定性差；干濕坯混合碼放不當(dāng)，潮濕坯體位于底部承受過大壓力。
　　解決方法：采用干濕坯分層碼放（底部碼干坯，頂部碼潮坯），稀碼坯垛以減少水分和改善通風(fēng)；調(diào)整炕腿碼法，確保底部支撐均勻。
　　3.隧道窯爐內(nèi)氣流與溫度異常
　　原因：燒成帶火度過大或溫度控制不準(zhǔn)，導(dǎo)致局部磚坯過燒軟化；火勢(shì)上飄或底火差（如通風(fēng)不良、排煙抽力不足），使底部受熱不均，磚體易傾斜。
　　解決方法：及時(shí)調(diào)整內(nèi)燃摻量均勻性，縮短進(jìn)車間隔時(shí)間或連續(xù)進(jìn)車以控制燒成帶長度；合理調(diào)節(jié)風(fēng)閘開度，減少頂隙漏氣，必要時(shí)使用易燃燃料輔助升溫。
　　4.其他因素
　　隧道窯爐問題：窯體局部拱頂下沉或排風(fēng)口積磚凸出，阻礙坯車運(yùn)行，引發(fā)連續(xù)倒塌。需定期檢查窯體結(jié)構(gòu)，及時(shí)修復(fù)軌道誤差。
　　冷卻過急：保溫時(shí)間不足或冷卻速度過快，可能導(dǎo)致磚體內(nèi)部應(yīng)力不均而變形。應(yīng)延長保溫時(shí)間，避免驟冷。
　　預(yù)防磚掉頭需綜合控制坯體質(zhì)量、優(yōu)化碼坯工藝、準(zhǔn)確調(diào)節(jié)隧道窯爐內(nèi)溫度與氣流，并定期維護(hù)設(shè)備。實(shí)際操作中應(yīng)根據(jù)具體現(xiàn)象針對(duì)性調(diào)整參數(shù)。
